一般做完RNA的差異表達分析后，會有一堆的結果與數據。那么，怎么樣讓你的分析結果在paper中以更加直觀形象（好看炫酷）的方式展示出來呢？
前面我們講過熱圖函數pheatmap()參數講解。下面我們介紹另外一種展示方式：火山圖（Volcano Plot）。
首先，我們要注意兩個重要概念：
FDR（False Discovery Rate）
在差異表達分析過程中，采用統計學方法對原有假設檢驗得到的p值進行校正，并最終采用校正后的p值，即為FDR。
FC（Fold Change）是兩個/組樣品間基因表達水平的比值，是表示差異倍數的變量。
第1步? 數據準備
差異表達分析結果數據示例：第一列為基因名稱，第二列為差異表達分析算法得到的p值，第三列為矯正后的p值，即FDR，第四列為log2FC值。繪制火山圖只需要最后兩列就行。
數據準備
| gene_symbol | PValue | FDR | log2FC |
|---|---|---|---|
| RAB22A | 0.731093877 | ?0.915536119 | ?-0.043559185 |
| DDX20 | 0.455372338 | ?0.779014647 | ?-0.099300804 |
| CILP2 | 0.415756716 | ?0.749566482 | 1.420386794 |
| 項目 #4 | 0.003274032 | ?0.056770217 | 6.182603532 |
| RP11-618P17.4 | 0.351633414 | ?0.709160705 | -0.108742132 |

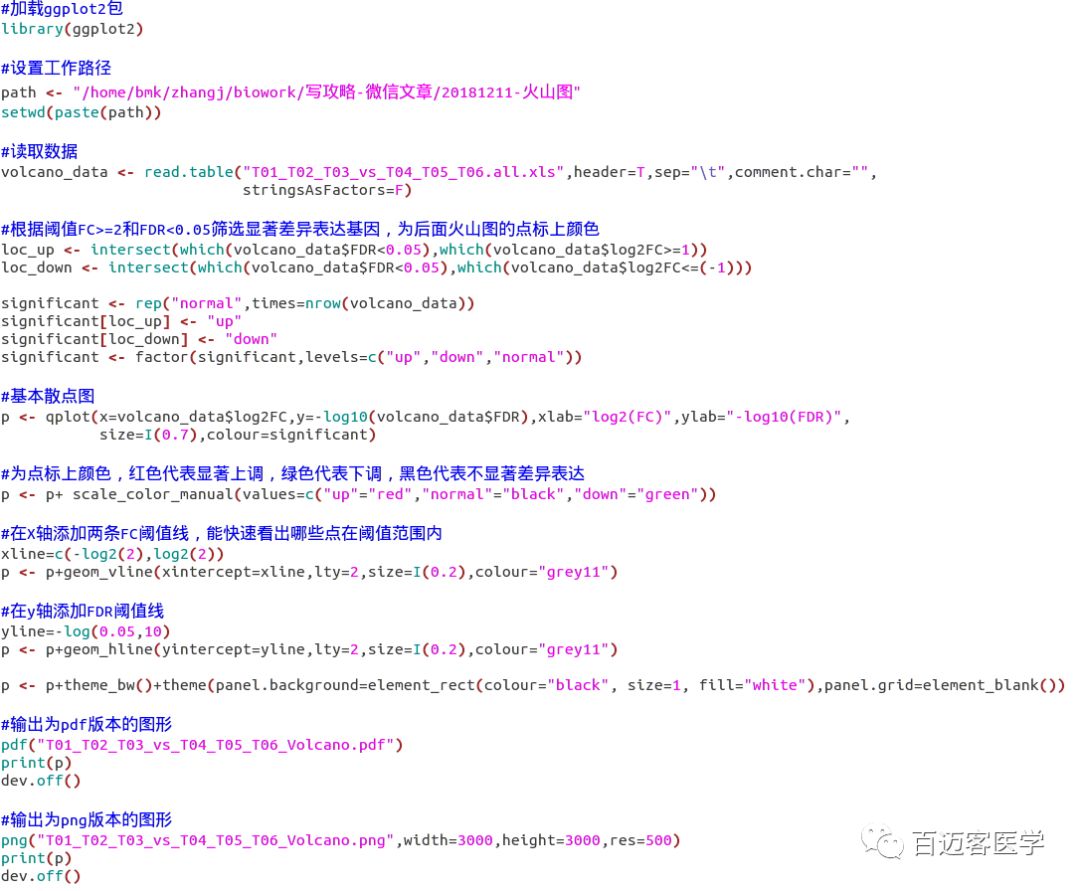

第2步? R代碼畫圖

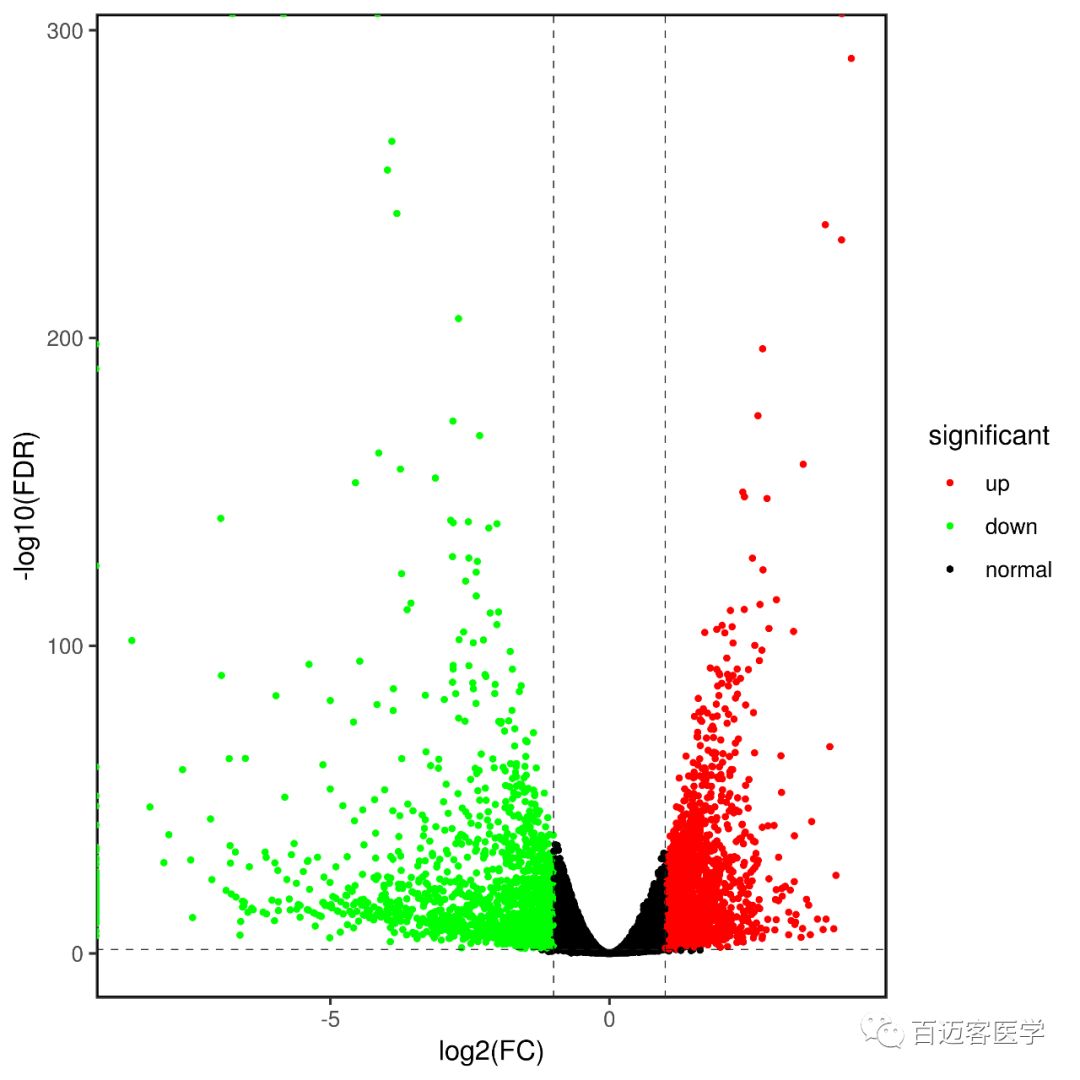

最后繪制出來的火山圖如下，是不是比干巴巴地在文章里面貼一個差異表達分析結果的表格好看多了？
注：
一個點表示一個基因, 橫坐標表示某一個基因在兩樣品中表達水平差異倍數的對數值;縱坐標表示FDR的負對數值。橫坐標絕對值越大，說明基因在兩樣品間的表達水平倍數差異越大;縱坐標值越大，表明差異越顯著，篩選得到的差異表達基因越可靠。圖中綠色的點代表表達下調基因, 紅色的點代表表達上調基因, 黑色代表非差異表達基因。
